基于链路聚合提升带宽：winserver2016

一、 背景

1、server端

企业中一台server2016利用两块1G网卡组成teaming生成一张2G的虚拟网卡，业务数据在这张带宽为2G的虚拟网卡上运行。

这块网卡不仅带宽可以提升1倍，而且可以实现冗余，负载均衡，故障自动切换，保证业务数据不中断，突破网络带宽瓶颈，是文件共享服务器，存储服务器，高并发文件访问服务器的理想选择。

这个技术在server 2012以上集成。

2、switch端

交换机端需要支持并配置LACP（(Link Aggregation Control Protocol,链路汇聚控制协议），本次实验使用华为的s5720交换机。

3、服务器的两块网卡必须接到同一台交换机上。

二、网络拓扑图

三、配置方式

1、Server 2016服务器端

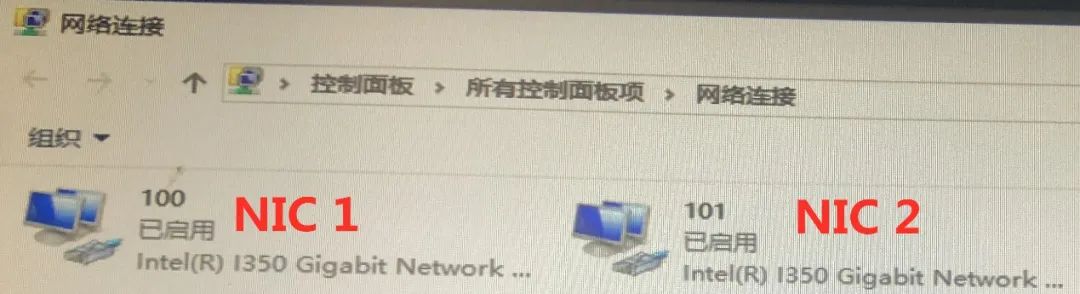

1.1首先命名两张网卡NIC 1和NIC 2分别为100和101，使其处于启用的状态。

1.2管理员帐户运行PowerShell,输入以下命令

new-netLbfoteam teamnic -teamingmode switchindependent

回车，其中teamnic是组合后虚拟网卡的名称，可以自己定义。

按照提示输入成员网卡名称100和101，y(或者直接回车)。

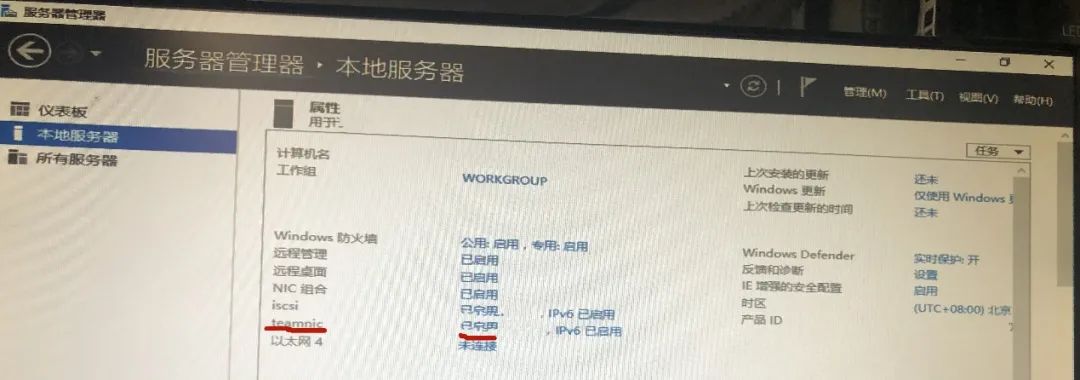

1.3打开本地服务器, 点击 "(1) 配置此本地服务器"

1.3.1在本地服务器的属性窗口，看到"NIC组合---已启用",同时看到我们刚才创建的teamnic也是已启用状态.

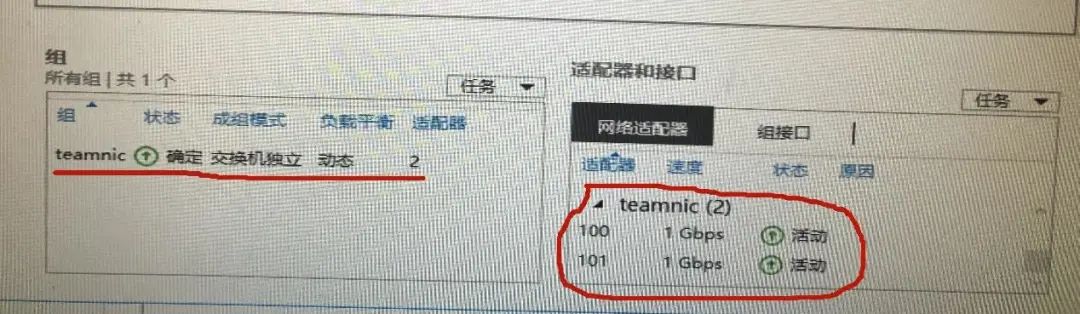

1.3.2点击NIC组合中的"已启用"，出现下图

现在的teamnic的成组模式是交换机独立，负载均衡是动态，这种配置可以实现链路冗余，故障切换，但是在运行时,不能达到网速合并，最大网速是单张网卡速度1G，不能达到组合后的2G。

1.3.3点击teamnic,修改

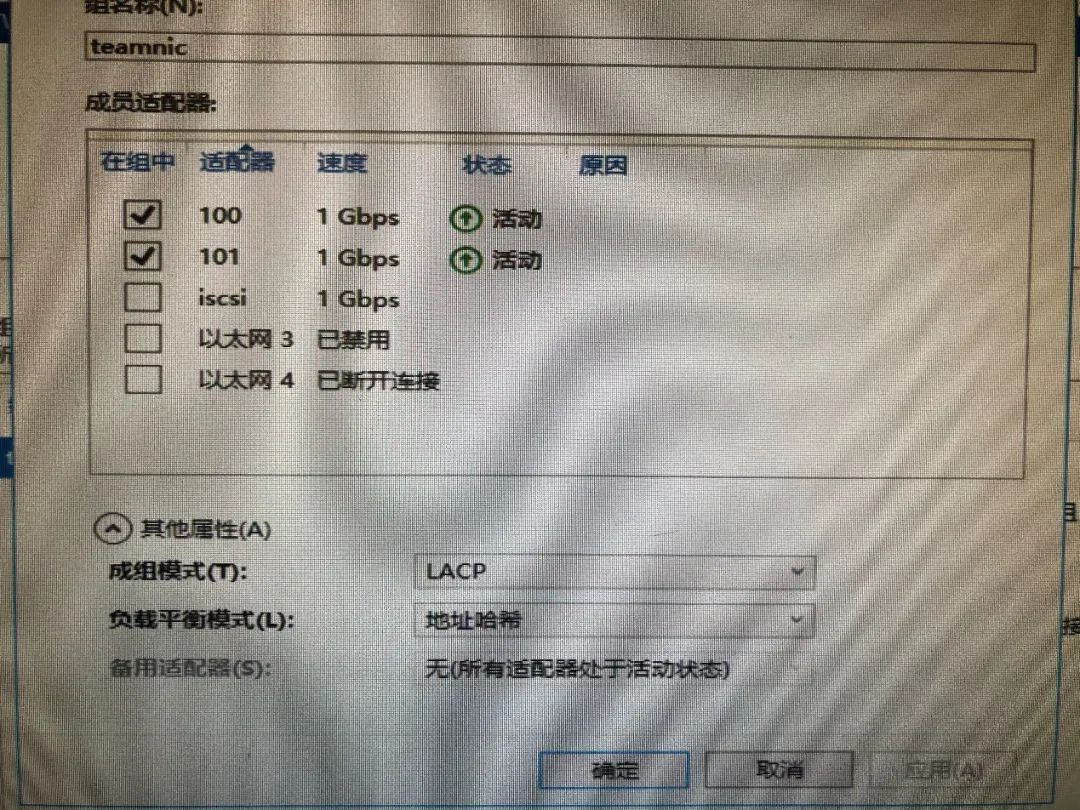

成组模式选择LACP，负载平衡模式选择地址哈希，如下图，点击确定。

此时，teamnic的成组模式已经改变为LACP，负载平衡改变为地址哈希，如下图

我这里是给teamnic配置完IP地址的截图，如果出现错误，可以在网络配置中配置teamnic（组合后的虚拟网卡）的ip地址。

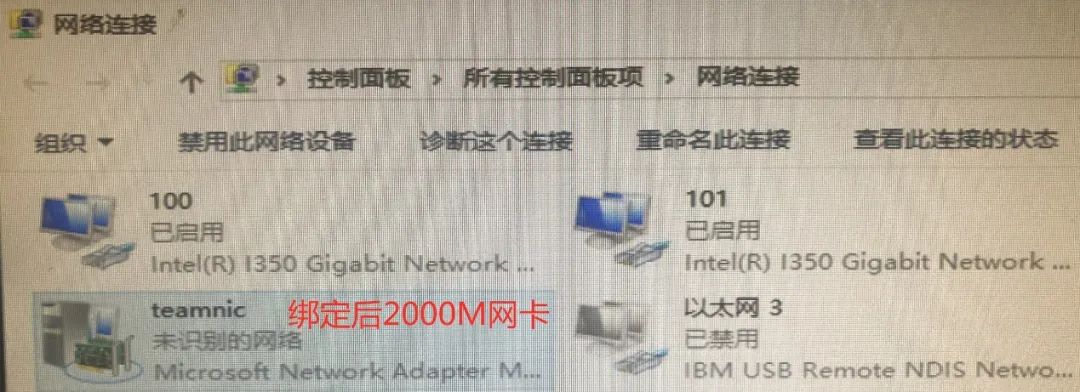

此时，teamnic的网卡速度是2G。

这样在服务器端配置完成，如果出现错误，先不要理会，下面需要在交换机上配置LACP。

2、交换机端配置

登录到S5720交换机，用命令行配置，服务器网卡接入的是交换机的5口和6口。

<hexinin> system-view

[hexinin] interface eth-trunk 1 # 创建Eth-Trunk1

[hexinin -Eth-Trunk1] mode lacp # 配置LACP模式

[hexinin -Eth-Trunk1] port link-type access # 配置eth-trunk 1为access模式

[hexinin -Eth-Trunk1] disp this # 显示eth-trunk 1的配置

[hexinin] interface g0/0/5 #进入接口5

[hexinin-GigabitEthernet0/0/5] eth-trunk 1 # 把接口5加入到eth-trunk 1中

[hexinin] interface g0/0/6 #进入接口6

[hexinin-GigabitEthernet0/0/6] eth-trunk 1 # 把接口6加入到eth-trunk 1中

[hexinin -Eth-Trunk1] load-balance ? # 查看负载均衡模式

S5720默认负载均衡模式是src-dst-ip（源目的IP），所以这里不用设置，并且在eth-etrunk1的接口模式下用disp this命令不会显示该平衡模式（load-balance src-dst-mac），由上图还可以知道哦这种平衡是以哈希运算统计,如果其他型号交换机可能是src-dst-mac，需要配置，具体需要测试和咨询供应商。

[hexinin] disp eth-trunk 1 # 显示eth-trunk 1的信息

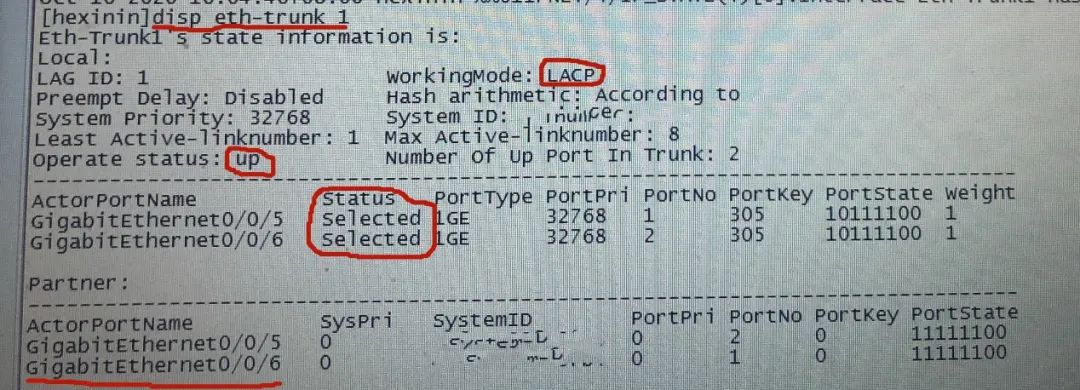

由上图可以知道，eth-trunk 1是LACP模式，状态是up，成员接口是5和6并且都已经选中，说明配置正确，工作正常。

四、测试

此时我们在服务器上测试，从两台不同的PC处copy大文件，一个是5.72G，一个是4.16G，这里的文件必须大，或者参与的PC多，达到相当大的流量，否则测试效果不明显。

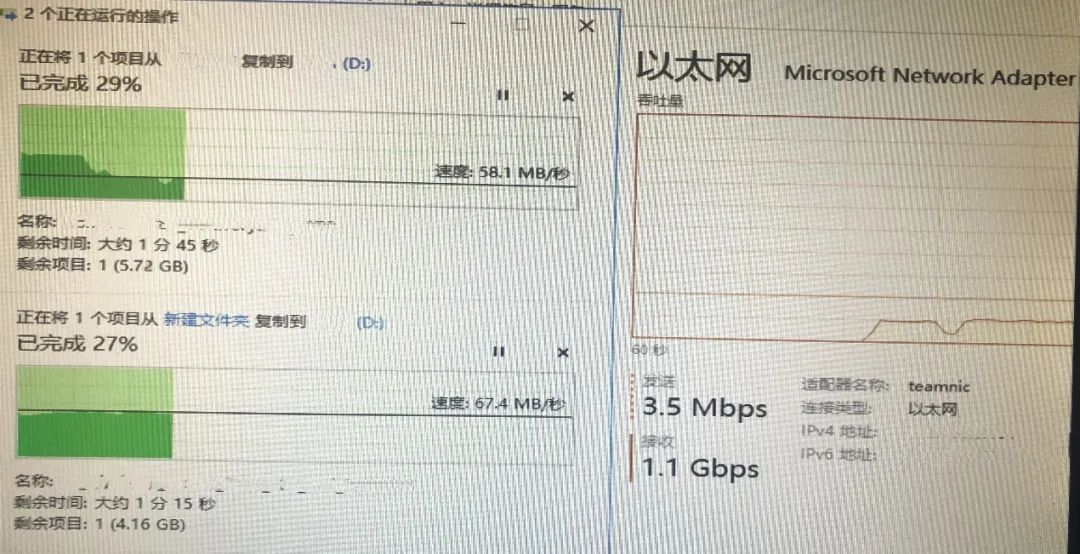

由下图可以知道网卡速率是1.1G，大于单张网卡的1G，说明链路聚合成功。

同时在交换机上查看接口状态（很关键）

[hexinin] disp int brief # 显示接口的信息

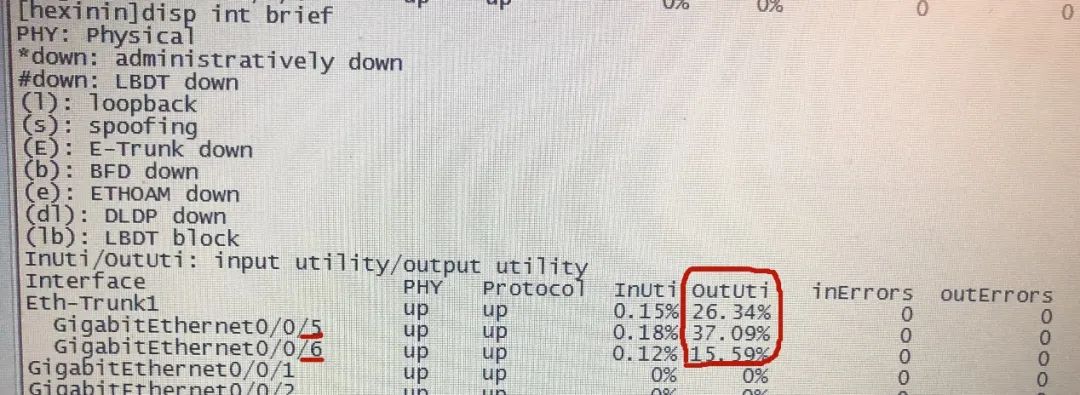

由上图悉知，交换机接口5和接口6的oututi都有流量，说明数据负载到两个接口上，LACP配置成功。

五、知识点补充

5.1、NIC Teaming 的配置模式以及负载平衡模式

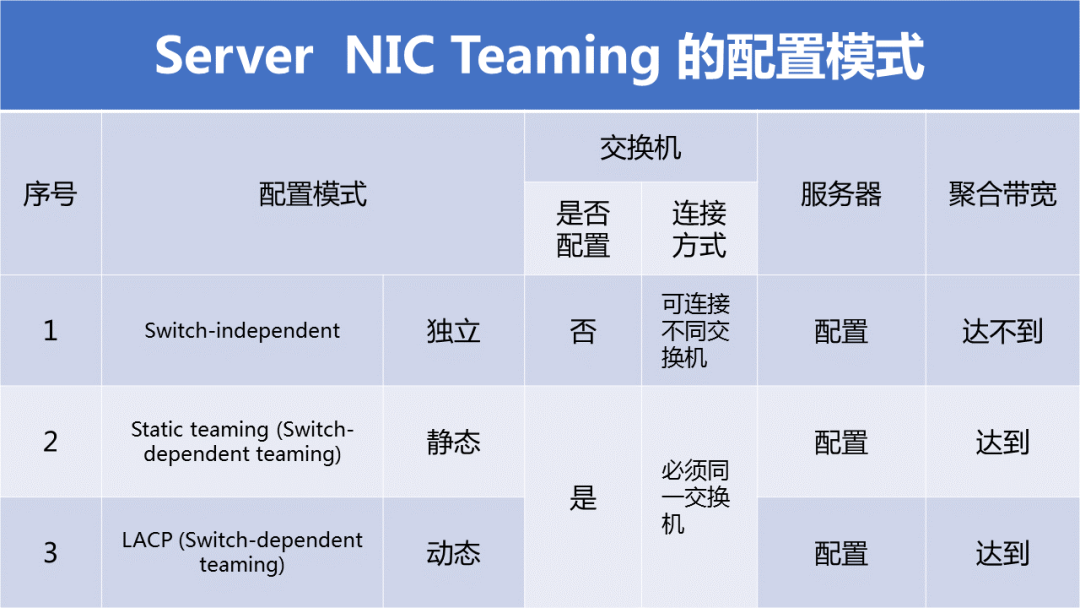

5.1.1 配置模式

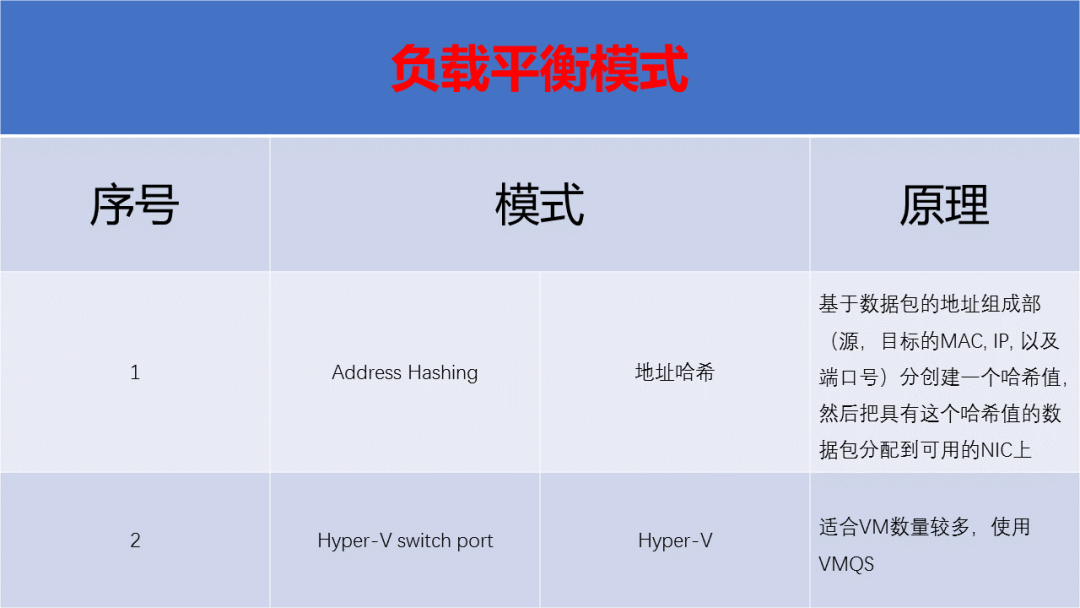

5.1.2 负载平衡模式

5.1.3组合方式 （NIC Teaming Configuration）和数据分发算法(Load distribution algorithms)
